自动压紧式滚轮架

2019-12-17 20:40:18 aipaae 40

一种自动压紧式滚轮架的制作方法与工艺

焊接机械技术领域,具体是一种自动压紧式滚轮架。



背景技术:

目前市场上滚轮架大多以工件自身重量压在滚轮架滚轮上,依靠摩擦产生动力,有时候存在一定的侧滑现象,焊接带有弯头管道时还有可能旋转不起来。



技术实现要素:

本实用新型的目的在于提供一种方便工件装夹、拆卸的自动压紧式滚轮架,以解决上述背景技术中提出的问题。

为实现上述目的,本实用新型提供如下技术方案:

一种自动压紧式滚轮架,包括主动架和从动架,所述主动架包括主动支撑底架、立柱、压紧横梁、主动移动轮架和主动行走地轨,所述立柱安装在支撑底架的上方,所述立柱的内部设置有压紧升降机构,立柱的顶部设置有立柱旋转机构,所述主动移动轮架通过直线导轨安装在主动支撑底架的右侧,所述主动移动轮架的前方设置有驱动部分,所述压紧横梁通过直线导轨安装在立柱上,压紧横梁的右端安装有压紧机构,所述主动行走地轨安装在主动移动轮架底部的右侧;所述从动架包括从动支撑底架、从动移动轮架和从动行走地轨,所述从动移动轮架通过直线导轨安装在从动支撑底架的上方,从动行走地轨安装在从动移动轮架底部的右侧。

作为本实用新型进一步的方案:所述主动移动轮架设有两个,两个主动移动轮架之间设置有地线机构。

作为本实用新型再进一步的方案:工件放置于主动移动轮架和从动移动轮架之间。

与现有技术相比,本实用新型的有益效果是:

本实用新型采用采气缸自动压紧装置,解决带弯头管道焊接出现侧滑或无力的问题,压紧横梁可手动旋转,方便工件装卸;设备采用精密丝杆、直线导轨等,可手动调节移动轮之间的距离以适合各种直径的工件,可无极调节工件旋转速度。

附图说明

1为本实用新型的结构示意图。

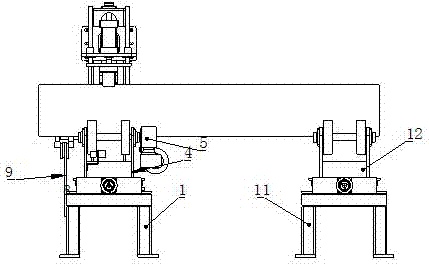

2为本实用新型的主视图。

3为本实用新型的左视图。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3,一种自动压紧式滚轮架,包括主动架和从动架,所述主动架包括主动支撑底架1、立柱2、压紧横梁3、主动移动轮架4和主动行走地轨7,所述立柱2安装在支撑底架1的上方,所述立柱2的内部设置有压紧升降机构6,立柱2的顶部设置有立柱旋转机构8,所述主动移动轮架4通过直线导轨安装在主动支撑底架1的右侧,所述主动移动轮架4的前方设置有驱动部分5,所述压紧横梁3通过直线导轨安装在立柱2上,压紧横梁3的右端安装有压紧机构10,所述主动行走地轨7安装在主动移动轮架4底部的右侧;所述从动架包括从动支撑底架11、从动移动轮架12和从动行走地轨13,所述从动移动轮架12通过直线导轨安装在从动支撑底架11的上方,从动行走地轨13安装在从动移动轮架4底部的右侧。

所述主动移动轮架4设有两个,两个主动移动轮架4之间设置有地线机构9

工件14放置于主动移动轮架4和从动移动轮架12之间。

所述自动压紧式滚轮架中主动移动轮架4、从动移动轮架12上的移动轮之间通过丝杆丝母连接,可通过手轮转动丝杆调节移动轮之间的距离,从而达到适合工件直径的要求;所述立柱2和压紧横梁3之间通过直线导轨连接并利用丝杆丝母上下移动,调节适应工件直径,立柱2与主动支撑底架1之间通过回转支承连接,便于装夹工件时移动立柱2,方便工件装夹、拆卸,压紧是利用气缸带动小滚轮上下短距离移动完成对工件的压紧。

本实用新型采用采气缸自动压紧装置,解决带弯头管道焊接出现侧滑或无力的问题,压紧横梁3可手动旋转,方便工件装卸;设备采用精密丝杆、直线导轨等,可手动调节移动轮之间的距离以适合各种直径的工件,可无极调节工件旋转速度。

上面对本专利的较佳实施方式作了详细说明,但是本专利并不限于上述实施方式,在本领域的普通技术人员所具备的知识范围内,还可以在不脱离本专利宗旨的前提下作出各种变化。
